Die Räder

Das Design der originalen Räder passt absolut nicht zum sportlichem
Erscheinungsbildes des XX-Speed2-Gespannes.
Außerdem finde ich sie zu schwer und zu schmal (siehe Bericht "Fahrwerk" ).
Daher beschloss ich eigene Räder auf der Basis von normalen PKW - Rädern zu
bauen.
Die Räder bestehen aus mehreren Teilen die fest mit dem Basisrad verschweißt

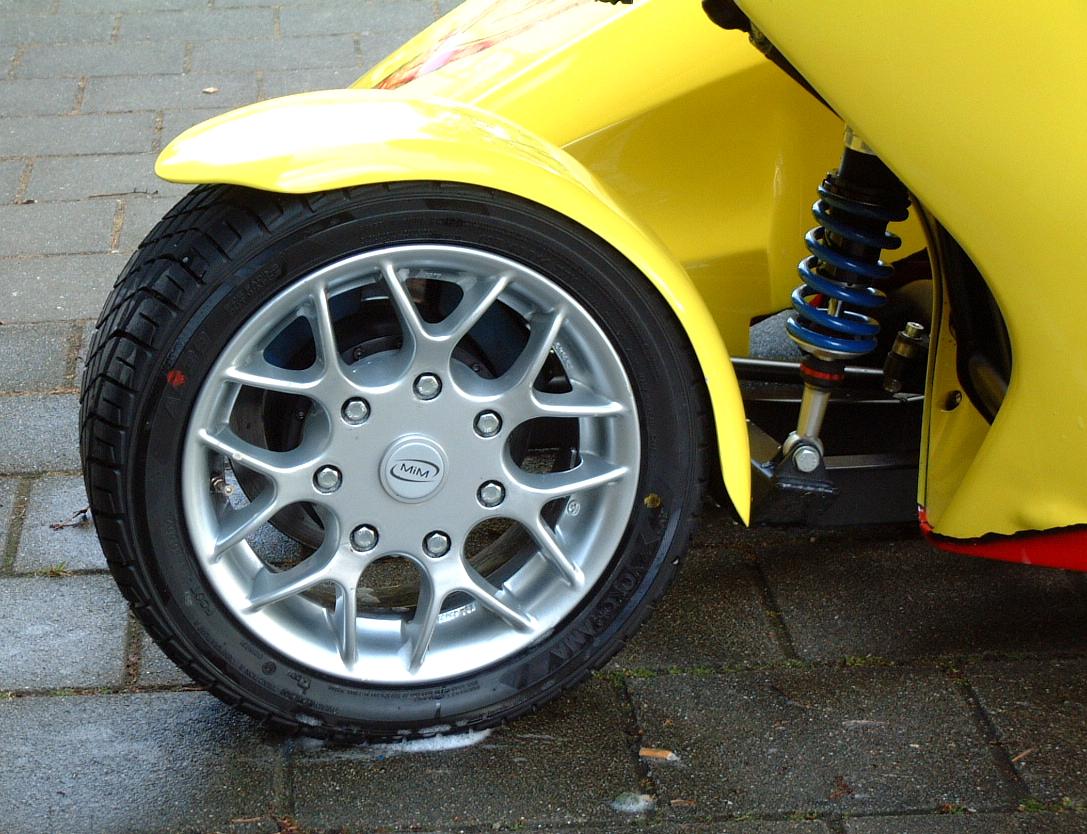

sind. Für das Vorderrad wurde der Lochkreis des EML - Radträgers entsprechend
geändert. Das Beiwagenrad (unverändert) lässt sich auf der original-EML Radnabe
mittels eines Adapters befestigen. Inzwischen gibt es eine neue Radnabe mit
Kegelrollenlagern und einem 100 mm Lochkreis zur direkten Befestigung von
PKW-Felgen.
Für das 7 1/2 " Hinterrad musste die Schwinge verbreitert werden.


Das neue Hinterrad habe ich mit einem Kugellager und einem Nadellager auf der
Antriebsseite und zur Aufnahme der Querkräfte mit zwei Schrägkugellagern auf
der rechten Seite ausgestattet.
Auf Ruckdämpfer im Hinterrad habe ich aus Platzgründen verzichtet. Es hat sich
bisher weder im Fahrbetrieb noch in der Lebensdauer der Kette negativ bemerkbar
gemacht.

Alles mit TÜV !

Die ersten selbstgebauten Räder:

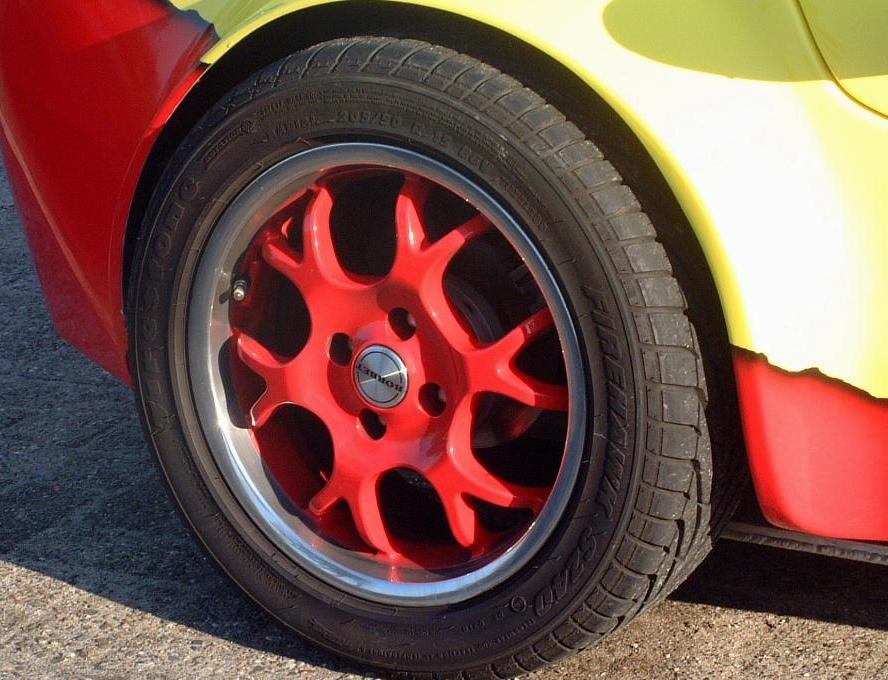

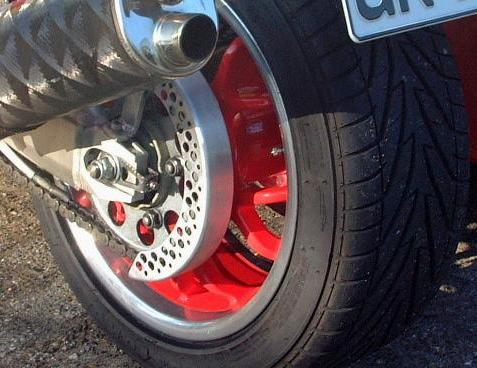

6J x 14 mit 195/45-14	6J x 14 mit 195/45-14	6J x 14 mit 205/45-16


Die aktuellen Räder :

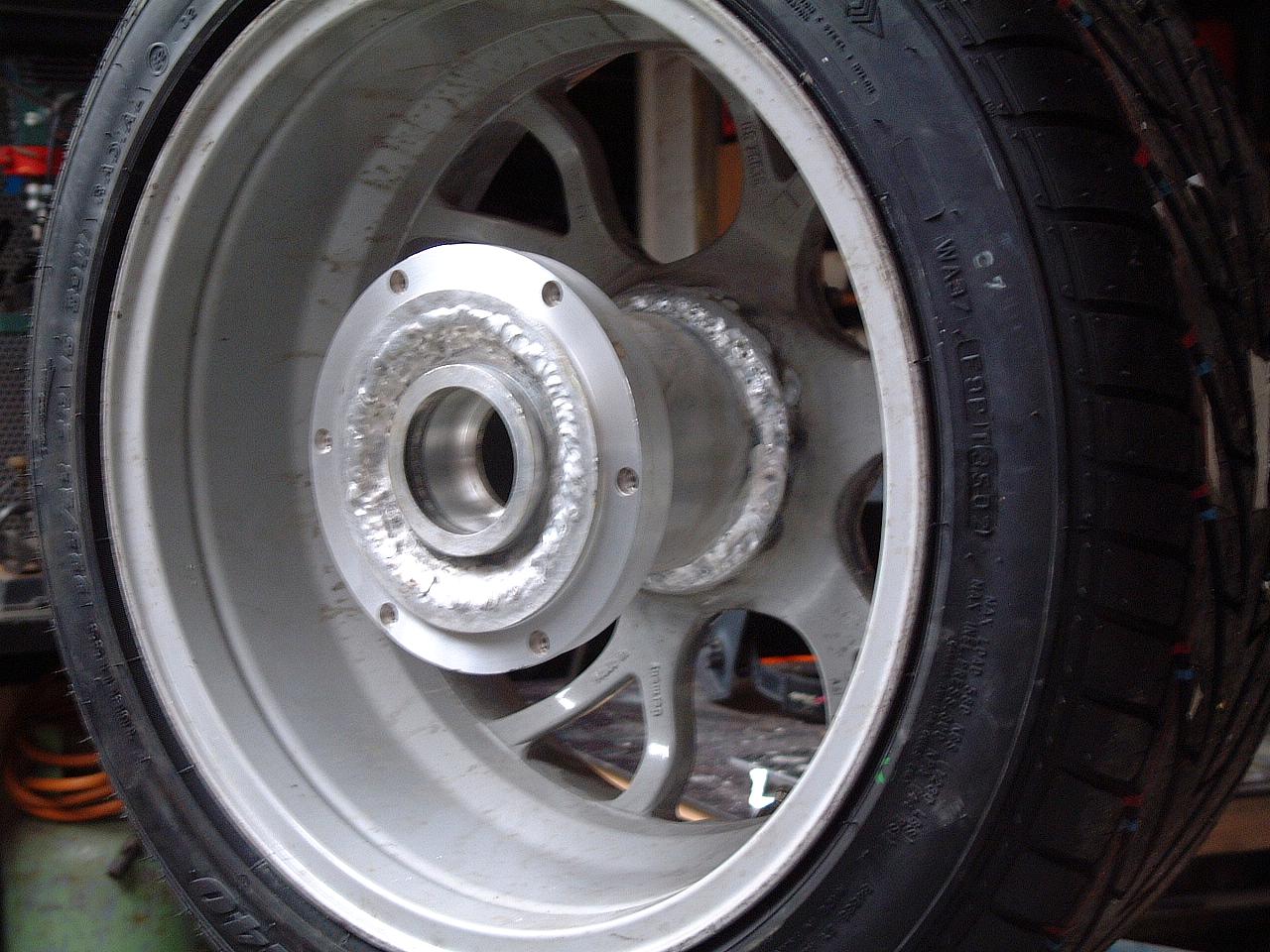

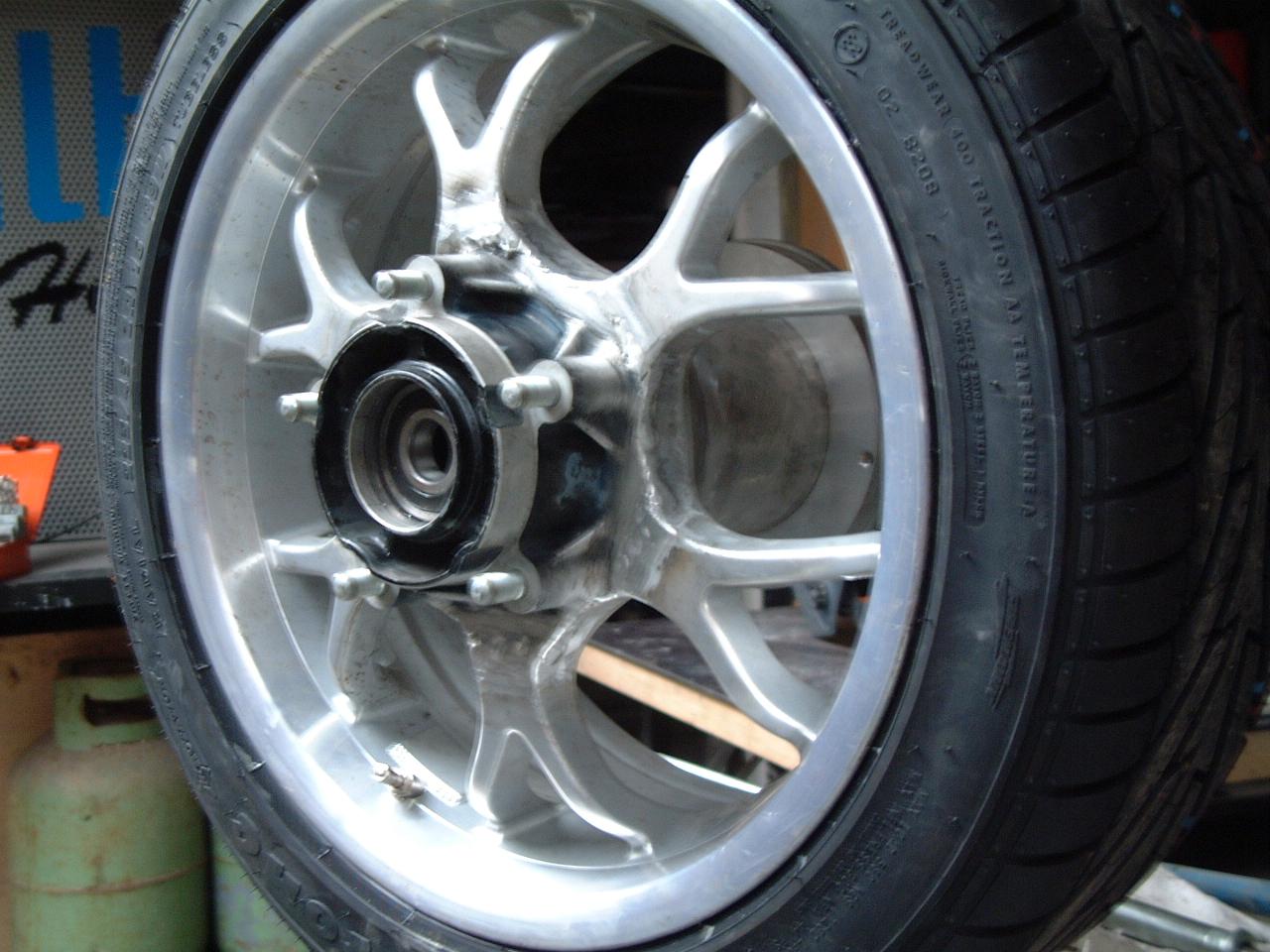

Hinterrad innen	Hinterrad außen

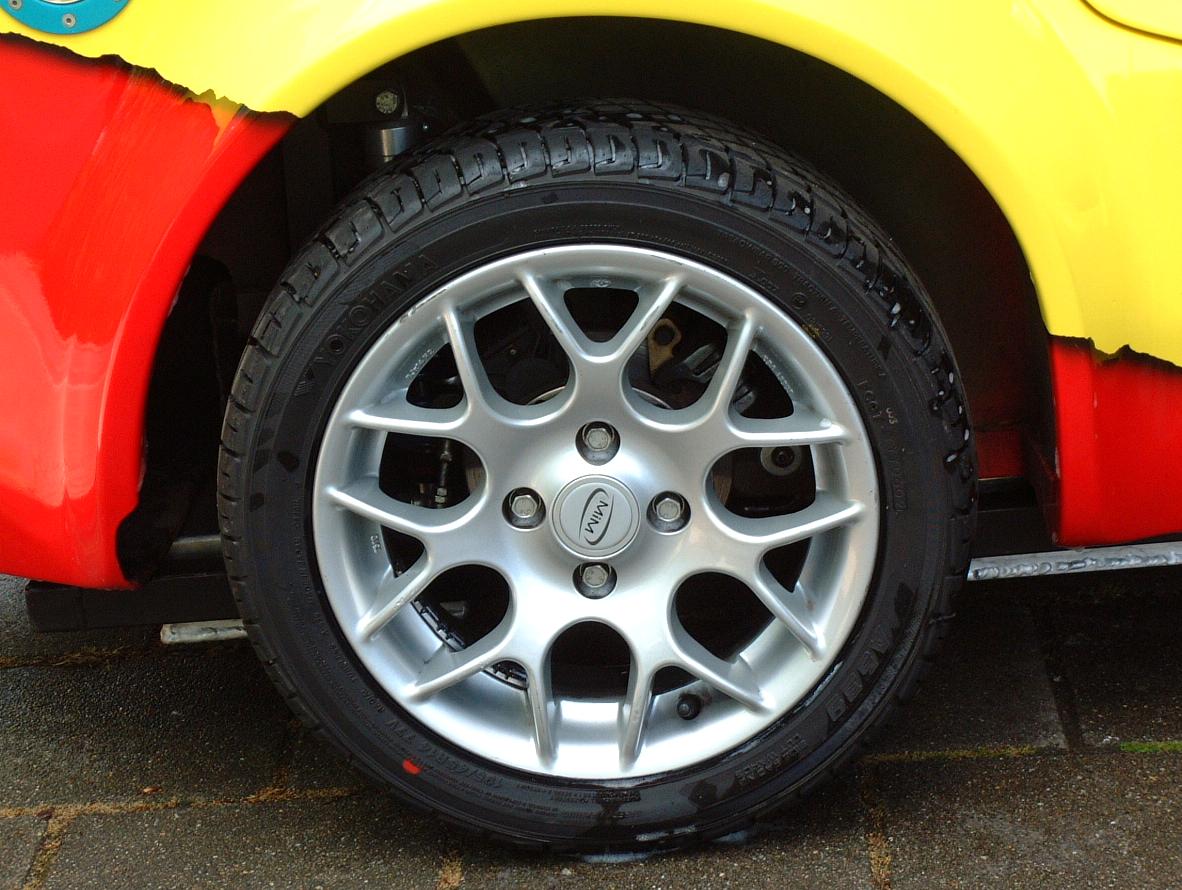

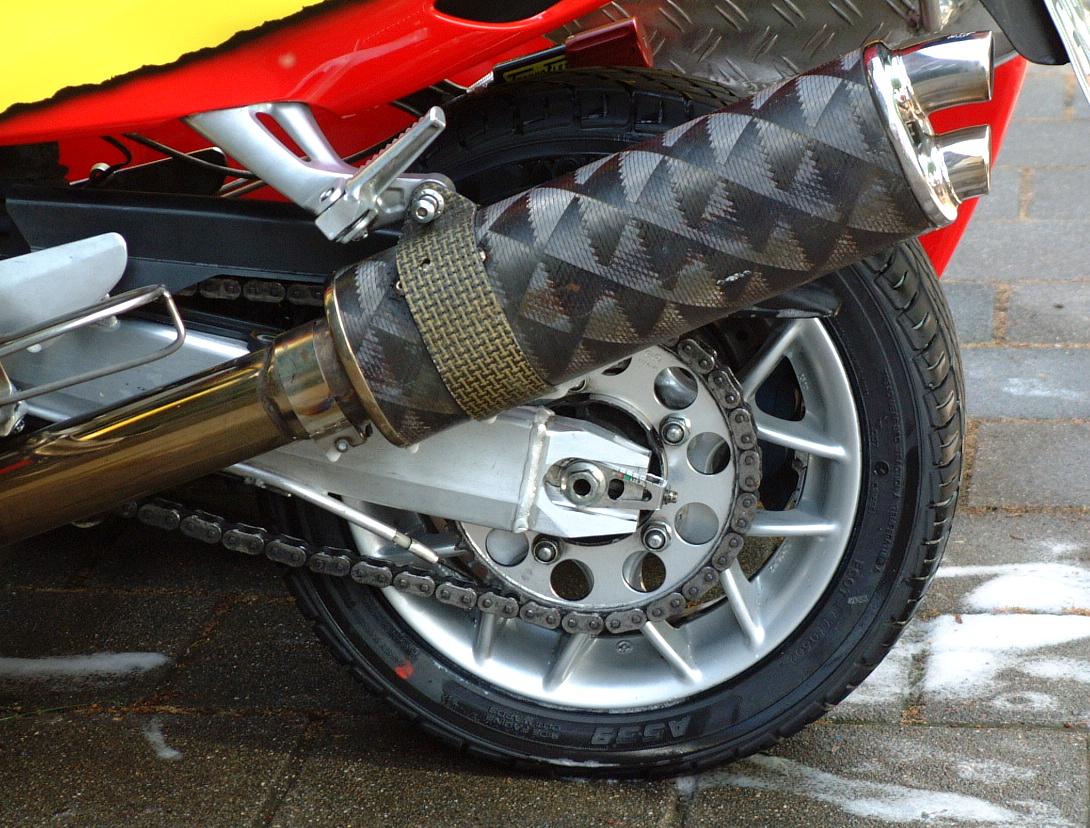

7J x 15 mit 205/45-15	7J x 15 mit 205/45-15	7 1/2J x 16 mit 225/45-16
